預灌封卡圈牢固度測試儀在預灌封注射器適配器卡圈抗扭力測定中應用

引言

在醫藥包裝領域，預灌封注射器的魯爾鎖定接頭適配器卡圈的牢固度直接關系到產品的安全性和使用可靠性。抗扭力測試是評估卡圈與注射器連接穩定性的重要手段，確保其在運輸、使用過程中不會發生松動或失效。本文結合《中國藥典》中的預灌封注射器適配器卡圈抗扭力測定方法，介紹濟南三泉中石預灌封卡圈牢固度測試儀XGY-03S的專業應用，展示其在高效、精準檢測中的卓越性能。

抗扭力測定方法概述

測試原理

預灌封注射器適配器卡圈抗扭力測試旨在測定卡圈在受到扭矩作用時開始旋轉所需的峰值扭矩。其原理是通過專用夾具固定注射器和卡圈，施加旋轉力，記錄扭矩傳感器捕獲的最大扭矩值，以評估卡圈的牢固性。

測試裝置與流程

根據標準要求，測試裝置主要包括以下組件：

1. 扭矩儀：配備旋轉裝置，轉速通常設定為20r/min，示值誤差控制在±1%以內。

2. 夾持器：用于固定魯爾鎖定接頭適配器卡圈，確保測試過程中卡圈受力均勻。

3. 注射器夾具：可旋轉或固定，視測試需求而定，用于夾持注射器本體。

測試步驟如下：

1. 將預灌封注射器垂直插入夾具，移除錐頭護帽。

2. 使用夾持器固定適配器卡圈，并將扭矩傳感器歸零，避免預扭矩干擾。

3. 設置轉速為20r/min，順時針或逆時針旋轉卡圈90°（或根據具體要求調整角度）。

4. 記錄扭矩傳感器檢測到的峰值扭矩，即卡圈開始旋轉時的最大扭矩。

結果表示

測試結果以最大扭矩峰值（單位：N·m）表示，反映卡圈與注射器的連接強度。這一數據為產品質量控制提供了重要依據。

濟南三泉中石XGY-03S測試儀的特點與優勢

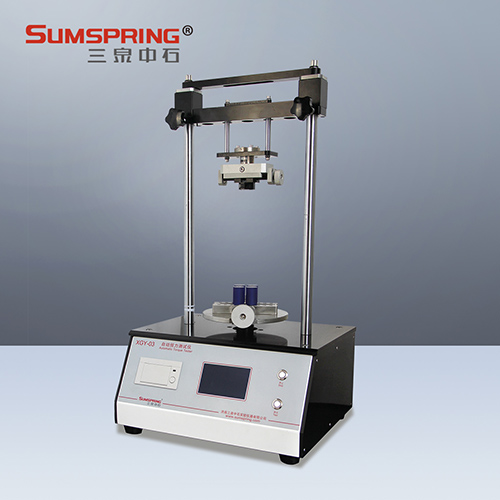

濟南三泉中石預灌封卡圈牢固度測試儀XGY-03S是一款專為醫藥包裝設計的智能化檢測設備，能夠高效完成預灌封注射器卡圈抗扭力測試。其獨特的設計和技術優勢使其在行業中脫穎而出。

核心技術與功能

1. 高精度扭矩測量
   XGY-03S配備高精度扭矩傳感器，量程范圍為0-5.000N·m，分辨率達0.001N·m，測量誤差控制在1級，確保測試數據的準確性和可靠性，滿足《中國藥典》±1%的誤差要求。

2. 雙模式測試設計
   儀器支持普通試驗和疲勞試驗雙重模式，可設定0-100次的疲勞測試次數，全面評估卡圈在反復受力下的穩定性。用戶可根據需要自由設定測試參數，靈活適應不同測試場景。

3. 自動化操作
   XGY-03S采用專利結構（專利號2015201937789），通過自動旋轉瓶身或卡圈，減少人為操作誤差。儀器可設定目標扭矩值，自動完成順時針或逆時針旋轉測試，操作簡便高效。

4. 實時數據可視化
   配備彩色大液晶顯示屏，可實時顯示扭矩變化曲線，用戶能夠直觀監控測試過程，確保數據采集的透明性。

5. 數據管理與追溯
   儀器內置微型打印機，可輸出包含設備序號、樣品批號、測試人員、測試結果和檢測時間等信息的完整報告，滿足GMP對數據可追溯性的嚴格要求。此外，選配Sumspring Link-DMS測試軟件系統，可將測試數據以不可更改的數據庫形式備份至計算機，并支持導出PDF格式，方便數據歸檔和審核。

6. 廣泛適用性
   XGY-03S的夾持范圍為Φ15mm～Φ170mm，適用于多種規格的預灌封注射器、西林瓶及其他包裝容器，展現出強大的兼容性。

技術參數一覽

• 量程范圍：0-5.000N·m（其他量程可選）

• 測量誤差：1級

• 分辨率：0.001N·m

• 轉速：可調，標準20r/min

• 測試單位：N·m、lb·in、kg·cm

• 數據接口：RS232（可連接LIMS系統）

• 外形尺寸：450mm×385mm×960mm

XGY-03S在抗扭力測試中的應用

操作流程

1. 樣品準備
   將預灌封注射器垂直固定于XGY-03S的注射器夾具中，確保卡圈暴露并便于夾持。移除錐頭護帽。

2. 儀器設置
   通過觸摸屏界面設置測試參數，包括轉速（默認20r/min）、旋轉角度（默認90°）和測試模式（普通或疲勞）。將扭矩傳感器清零。

3. 夾持與測試
   使用專用夾持器固定魯爾鎖定接頭適配器卡圈，啟動儀器，自動執行順時針或逆時針旋轉測試。儀器實時記錄扭矩變化并顯示曲線。

4. 數據記錄與輸出
   測試完成后，儀器自動記錄最大扭矩峰值，并生成詳細報告。用戶可選擇打印測試結果或通過Sumspring Link-DMS軟件備份數據。

優勢體現

• 高效性：自動化測試流程顯著提升檢測效率，單次測試僅需數秒即可完成。

• 精準性：高分辨率和低誤差確保測試結果的可靠性，滿足藥典標準。

• 合規性：數據存儲和追溯功能完全符合GMP要求，適用于醫藥行業的嚴格監管。

• 用戶友好：彩色液晶屏和直觀操作界面降低操作難度，適合不同技術水平的用戶。

實際應用案例

某知名醫藥包裝企業采用XGY-03S自動扭力測試儀對預灌封注射器進行批量卡圈抗扭力檢測。測試結果顯示，卡圈最大扭矩峰值穩定在0.8-1.2N·m范圍內，符合產品設計要求。疲勞測試模式進一步驗證了卡圈在50次反復旋轉后仍保持牢固，助力企業優化生產工藝，提升產品質量。

結語

濟南三泉中石預灌封卡圈牢固度測試儀XGY-03S憑借其高精度、自動化和數據可追溯性等優勢，為預灌封注射器適配器卡圈抗扭力測試提供了理想解決方案。其設計不僅滿足《中國藥典》的技術要求，還通過智能化功能提升了測試效率和數據管理的便捷性。在醫藥包裝行業日益嚴格的監管背景下，XGY-03S無疑是企業確保產品質量、提升市場競爭力的得力助手。
